연성 회로 기판
구부릴 수 있는 얇고 유연한 기판(FPCB) 소재입니다. 둥근 기둥이나 코너 표면에 밀착해도 내부 회로가 끊어지지 않게 해줍니다.

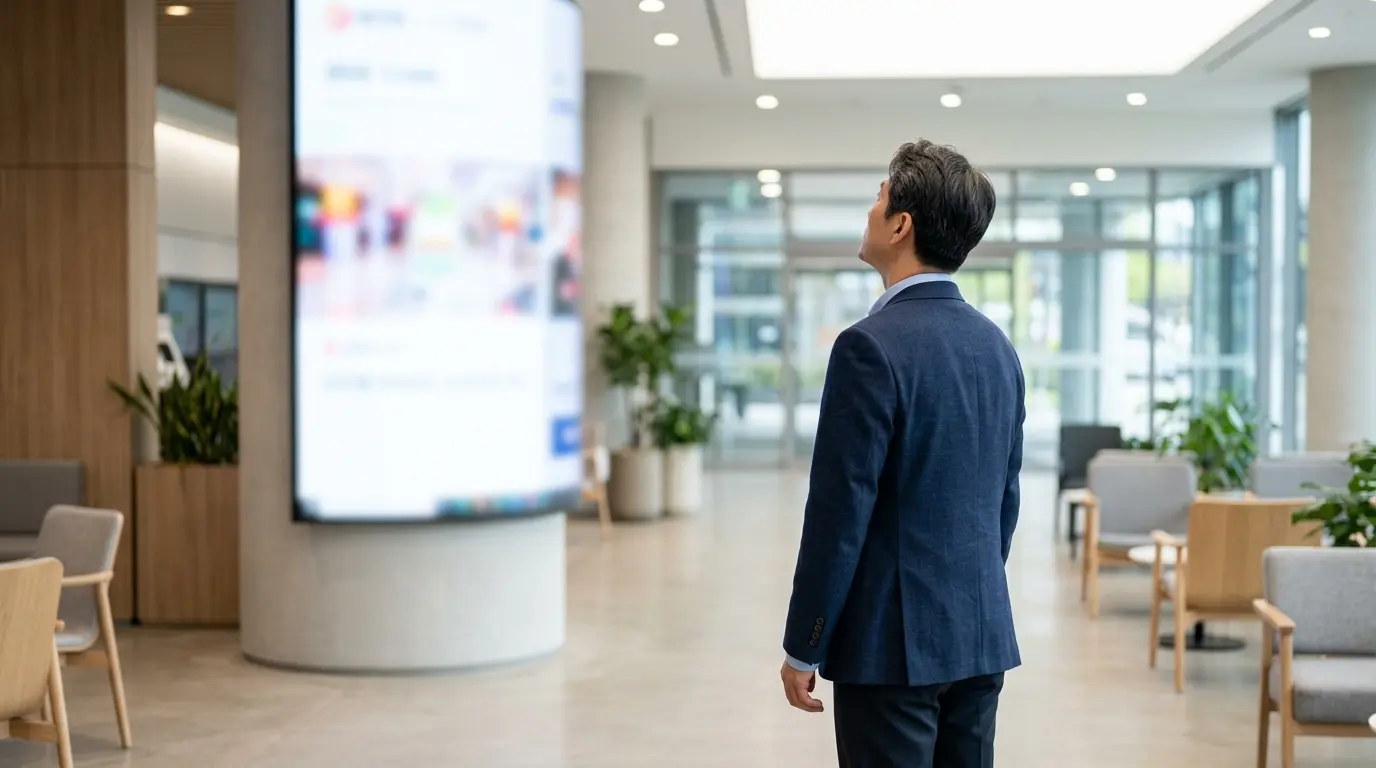

LED플렉시블 곡률을 무시하면 단차가 생길 수 있습니다
둥근 기둥이나 곡면 코너에 LED플렉시블을 단차 없이 설치할 방법을 찾고 계신가요? 단차가 생기는 것을 막으려면 곡률 한계와 베이스 프레임 역설계가 필요합니다. 평면과 곡면을 매끄럽게 잇는 시공 기준을 알려드리겠습니다.
Oct 20, 2026
안녕하세요. JDKAT입니다.
"둥근 기둥을 화면으로 감싸고 싶은데, 모듈 틈새가 벌어져서 티가 날까 봐 걱정이에요."
"사람들이 바짝 붙어서 지나가는 로비라서 화면 화질이 깨져 보일까 봐 고민입니다."
"휘어지는 전광판을 벽에 붙였을 때 겉면이 울퉁불퉁해지는 현상을 막을 수 있을까요?"
이런 고민을 갖고 계시다면, LED플렉시블 시공 시 뼈대를 짜는 곡률 한계와 베이스 프레임 역설계부터 확인하셔야 합니다. 평면과 둥근 모서리가 자연스럽게 이어지는지, 둥근 기둥 시공 시 이음새를 어떻게 없애는지, 로비 기둥의 화질 저하를 막는 픽셀 피치 기준 등을 살펴보세요.
평면에서 둥근 모서리로 넘어가도 화면이 자연스럽게 이어지나요?
그렇습니다. 매끄러운 곡률을 계산하여 단차 없이 뼈대를 짜면 평면에서 곡면으로 넘어가는 화면이 자연스럽게 이어집니다. 플렉시블 LED는 유연한 연성 회로 기판을 사용하여 둥근 면에도 부드럽게 밀착됩니다. 따라서 평면 전광판과 곡면 전광판을 결합해도 시각적인 일체감을 뚜렷하게 유지할 수 있습니다.
📖
다만 캐비닛이 꺾이는 각도가 크면 시야각에 따라 화면 테두리에 색상 왜곡이 생길 수 있습니다. 이는 광학적 굴절로 인해 화면이 붉거나 푸르게 변하는 현상입니다. 이를 막기 위해 시공 후 전용 소프트웨어 캘리브레이션 공정을 거쳐 밝기와 색감을 균일하게 교정하는 작업이 뒤따릅니다.
💡
볼록한 면 말고 안으로 오목하게 들어간 벽에도 똑같이 붙일 수 있나요?
가능합니다. 다만 밖으로 휠 때와 안으로 휠 때 모듈에 가해지는 물리적 스트레스가 다릅니다. 방향에 따라 기판이 견디는 한계가 다르므로 제조사가 정한 오목형 허용 곡률을 미리 확인해야 안전합니다.
둥근 기둥에 설치하면 모듈이 들뜨거나 이음새가 보이지 않나요?
그렇지 않습니다. 패널 너비와 최소 굽힘 반경을 공간에 정확히 맞추면 모듈이 들뜨거나 이음새가 보이지 않습니다. 모듈 연결부에서 발생하는 빈틈을 막으려면 곡률 반경을 각 패널 너비의 최소 1.5배 이상으로 설정해야 합니다.
이렇게 물리적인 한계를 지켜서 설계하면 단차 발생을 미리 막을 수 있습니다.
제조사가 지정한 최소 굽힘 반경을 무시하고 좁은 원기둥에 무리하게 시공하면 기판이 파손될 위험이 큽니다. 시공 기획 단계에서 디스플레이 시장 통계나 제조사 사양서를 꼼꼼히 점검하여 적합한 곡률 반경을 골라야 합니다. 유지보수 단계까지 고려하여 자석 부착식 모듈을 활용하면 전면부에서 쉽게 패널을 교체할 수 있습니다.
가까이서 보는 로비 기둥인데 화면이 깨져 보이지 않을까요?
아닙니다. 사람의 동선에 맞는 적정 픽셀 피치를 선택하면 기둥을 가까이서 봐도 화면이 선명합니다. 로비나 매장처럼 유동 인구가 아주 가깝게 다가가는 공간은 보통 1.5에서 2.5mm 수준의 해상도를 적용합니다.
공간의 특성에 맞게 픽셀 간격을 좁히면 도트가 튀는 현상을 확실하게 방지합니다.
최소 시청 거리를 픽셀 피치 수치와 같게 맞추는 공식을 기준으로 예산을 짜면 합리적입니다. 예를 들어 관람객이 2m 밖에서 본다면 2.0mm 피치를 고르면 충분합니다. 필요 이상으로 촘촘한 간격을 적용하면 전력 소비만 늘어나고 발열 관리가 어려워집니다.
상황 | 먼저 볼 것 | 이유 |
|---|---|---|
관람객이 1m 안팎까지 다가오는 코너 | 1.25mm 이하 픽셀 피치 | 초근접 거리에서도 도트가 튀지 않고 선명함 |
2에서 3m 이상 떨어져 걷는 넓은 로비 | 1.8에서 2.5mm 픽셀 피치 | 시각적 차이는 적고 초기 구축 비용과 발열을 줄임 |
단차를 원천 차단하는 곡면 프레임 역설계 기준
완성된 디스플레이 표면을 기준으로 뼈대를 짜는 역설계 방식이 단차를 원천 차단합니다. 기존 콘크리트 기둥의 굴곡을 그대로 따라가서 뼈대를 세우면 화면 겉면에 파도치는 현상이 일어납니다. 따라서 완성될 3D 표면 좌표에서 모듈 두께를 거꾸로 빼서 맞춤형 금속 뼈대를 세우는 공정이 필수적으로 필요합니다.
시공 전 정밀 3D 스캐닝 장비로 공간의 불규칙한 요철을 미리 파악하면 모듈 사이의 오차를 확실히 없앨 수 있습니다. 시공 현장에서 줄자로 뼈대를 측정하는 대신 최신 라이다 센서 등을 활용하여 정밀한 금속 프레임을 설계합니다. JDKAT가 구축한 하나증권 센터필드 로비 초대형 전광판 시공이 이러한 3D 정밀 설계와 구조물 맞춤 제작의 좋은 사례입니다.
유연한 기판의 수명을 늘리는 세로 배열 시공법
곡면에 밀착될 때 발생하는 물리적 저항을 줄여 이음새 노출을 막으려면 모듈을 세로 방향으로 배열해야 합니다. 가로로 꺾을 때보다 세로로 감쌀 때 연성 회로 기판에 가해지는 장력이 안전하게 분산됩니다. 좁은 면적에 과도한 힘이 실리면 수명이 짧아지므로 무게 중심 분산 설계도 꼼꼼히 점검해야 합니다.
JDKAT가 구축한 캘빈클라인 롯데백화점 매장의 LED 디스플레이 제품 현장이 세로형 모듈을 활용해 일체감과 내구성을 높인 대표적인 실적입니다. 방향에 맞는 하중 분산을 통해 오랜 기간 매끄러운 화면을 유지하도록 돕습니다.
곡면 디스플레이 시공은 모듈 자체의 유연성보다 구조물을 빈틈없이 설계하는 뼈대 기술력이 결과를 좌우합니다. 둥근 기둥이나 코너에 전광판 도입을 앞두고 있다면, 먼저 설치 공간의 최소 시청 거리부터 정밀하게 실측해 보세요. 정확한 치수 확인과 곡률 설계를 위해 JDKAT의 공간 목적별 디스플레이 솔루션을 참고하셔도 좋습니다.
