상황실 등 초고해상도가 필요한 High End application용 COB LED 디스플레이
LED 칩을 PCB에 직접 실장하고 밀봉하는 Chip on Board 기술을 적용하여 P0.3~P1.2mm급의 초미세 피치를 구현합니다. 표면이 매끈하게 처리되어 외부 충격과 습기에 강하며(IP65), 99% 이상의 높은 블랙 비율로 압도적인 명암비와 선명한 화질을 제공합니다.
JDKAT의 전문가가 고객의 환경과 요구사항에 맞는 최적의 AV 솔루션을 제안해 드립니다.
EMC 인증·COB 패키지·4가지 Fine Pitch 라인업으로 단일 제품에서 신뢰도와 시각 품질을 동시에 제공합니다.
공공기관·사무환경·주거 환경까지 사용 가능한 가장 엄격한 EMC 기준 통과.
상황실·관제센터의 까다로운 전파 요구사항을 충족합니다.
에폭시 수지로 LED 전체를 패키징.
방진·방수·내충격성과 함께 부드러운 면광원, 광시야각, 모아레 억제, 눈피로 저감을 동시에 제공합니다.
600 × 337.5 mm 표준 캐비닛 1종으로 P0.78 / P0.93 / P1.25 / P1.56 네 가지 픽치를 지원.
현장 요구 해상도에 유연하게 대응합니다.
기존 멀티비전 모니터의 한계를 넘어, 무베젤·균일 화면의 LED 전광판이 24/7 운영 환경의 표준이 되고 있습니다.
고전자파 환경·SMD 패키지 제품이 흔히 마주치는 다섯 가지 문제를 짚어봅니다.
통신·계측 장비와 함께 운용되는 상황실에서, EMI 기준 미달 디스플레이는 노이즈와 오작동의 원인이 됩니다.
터치·청소·운반 과정에서 표면 LED 칩이 깨지거나 사라지는 사고가 빈번합니다.
고휘도·점광원 SMD는 장시간 모니터링 환경에서 안압·두통을 유발합니다.
카메라 촬영, 방송 송출, 영상 회의 시 화면이 일렁이거나 줄무늬가 생기는 문제.
교체용 부품 확보, 화면 컬러 편차, 캐비닛 호환성 등 운영 비용이 누적됩니다.
가장 엄격한 EMC 등급 Class B 와 풀 패키지 COB 기술이 한 제품 안에서 만나, 공공·상황실 환경에 최적화된 답을 만듭니다.
주거·사무·상업·공공 어느 공간에서도 사용 가능한 가장 엄격한 EMC 등급입니다.
LED 전체를 에폭시 수지로 봉지화한 면광원 디스플레이 패키지 구조입니다.
산업용 Class A 보다 한 단계 엄격한 EMC 기준을 만족하는 일반 생활 환경용 등급입니다.
주거·사무·상업 등 일반 생활 환경에서 사용하는 기자재 에 적용되는 EMC 등급입니다.
산업용 Class A보다 더 엄격한 전자파 방사 한계 를 만족해야 합니다.
적용 환경·EMI 기준·조달 적합성까지, 두 등급의 차이를 6가지 항목으로 비교합니다.
| 구분 | Class A · 산업용 | BEST Class B · 일반 환경용 |
|---|---|---|
| 적용 환경 | 공장·산업시설 등 비민감 환경 | 주거·사무·상업·공공 환경 전반 |
| EMI 방사 기준 | 상대적으로 완화된 한계 | 더 낮은 한계 (보다 엄격) |
| 검증 난이도 | 통과 비교적 용이 | 차폐·접지·필터링 설계 품질 필요 |
| 민감 장비 동시 운용 | 권장되지 않음 | 통신·계측 장비와 동시 운용 가능 |
| 공공·관제 조달 적합성 | 추가 검증 필요할 수 있음 | 별도 조치 없이 응찰 가능 |
| 본 제품 인증 상태 | — | ✓ 획득 완료 |
LED 칩을 PCB 에 직접 본딩하고 전체 표면을 에폭시 수지로 봉지화하는 풀 패키지 구조입니다.
별도 패키지 없이 LED 칩이 PCB에 직접 본딩됩니다.
와이어 본딩 후 전극 연결을 마감합니다.
에폭시 수지로 표면 전체를 덮어 단단한 보호층을 형성합니다.
픽셀 사이 간격이 없는 균일한 면 발광 표면이 완성됩니다.
동일 픽치에서도 패키지 방식에 따라 표면 마감과 발광 형태가 달라집니다. COB 는 격자 없는 면광원으로 가까이서도 균일하게 보입니다.
발광 형태부터 모아레·눈피로·적합 픽치까지 8가지 항목으로 두 방식을 한눈에 비교합니다.
| 항목 | SMD · 표면 실장 | BEST COB · 본 제품 방식 |
|---|---|---|
| 발광 형태 | 점광원 (낱개 LED가 보임) | 면광원 (균일한 면 발광) |
| 보호 구조 | LED 칩 노출 (납땜으로 고정) | 에폭시 수지로 전체 봉지화 |
| 방진·방수·내충격 | 취약 — 접촉 시 손상 위험 | 강함 — 청소·터치·운반에 안전 |
| 콘트라스트 / 시야각 | 양호 / 시야각 제한 | 고대비 / 광시야각 최대 ~170° |
| 모아레·플리커 | 카메라·방송 환경에서 발생 가능 | 면광원 구조로 본질적 억제 |
| 눈피로 (장시간 시청) | 점광원 특성상 부담 | 면광원·낮은 글레어로 피로 저감 |
| 적합 픽치 구간 | P1.5 이상에서 가성비 | P1.5 이하 Fine Pitch에서 우위 |
| 대표 적용 분야 | 일반 광고·정보 표출 | 상황실·관제·방송·고급 회의실 |

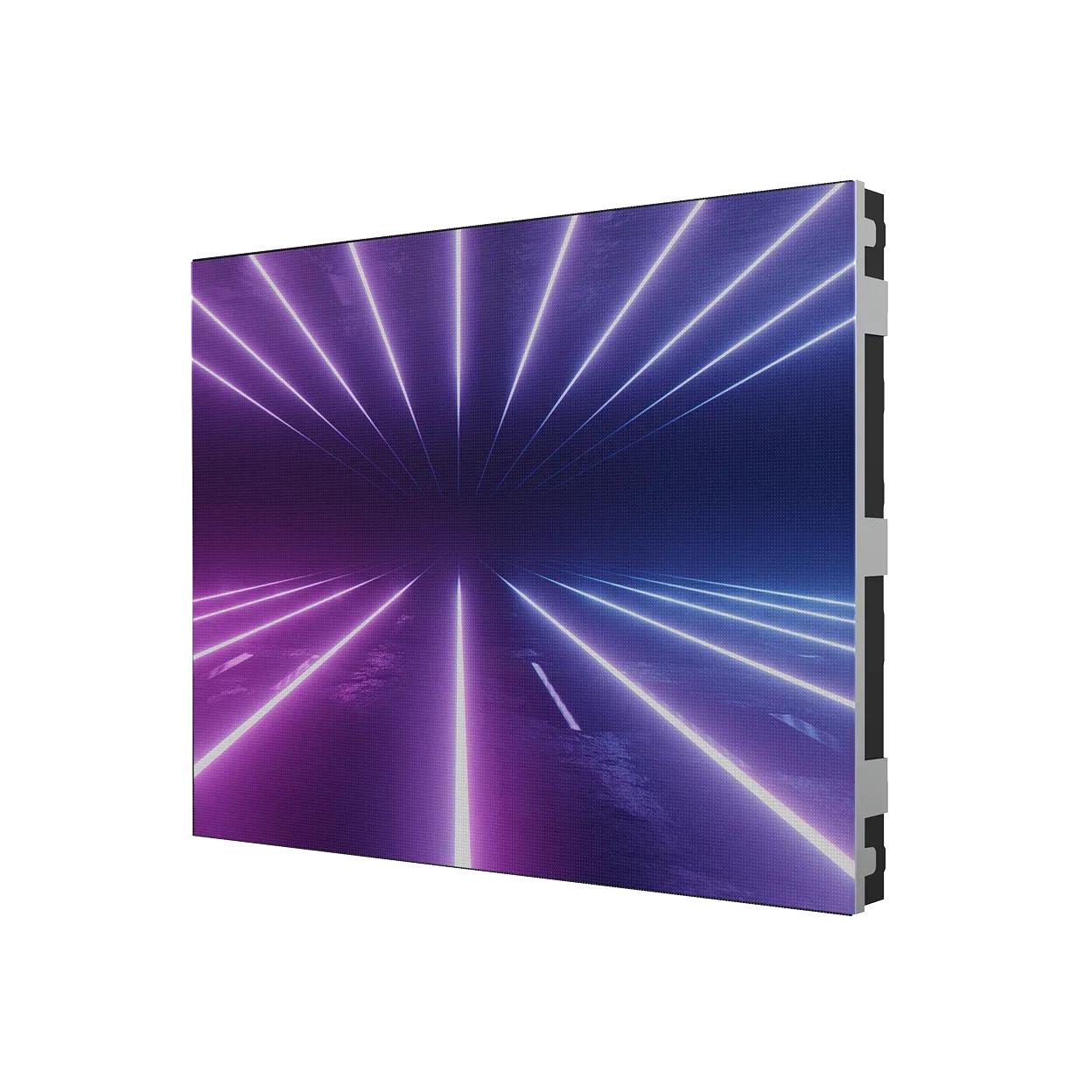

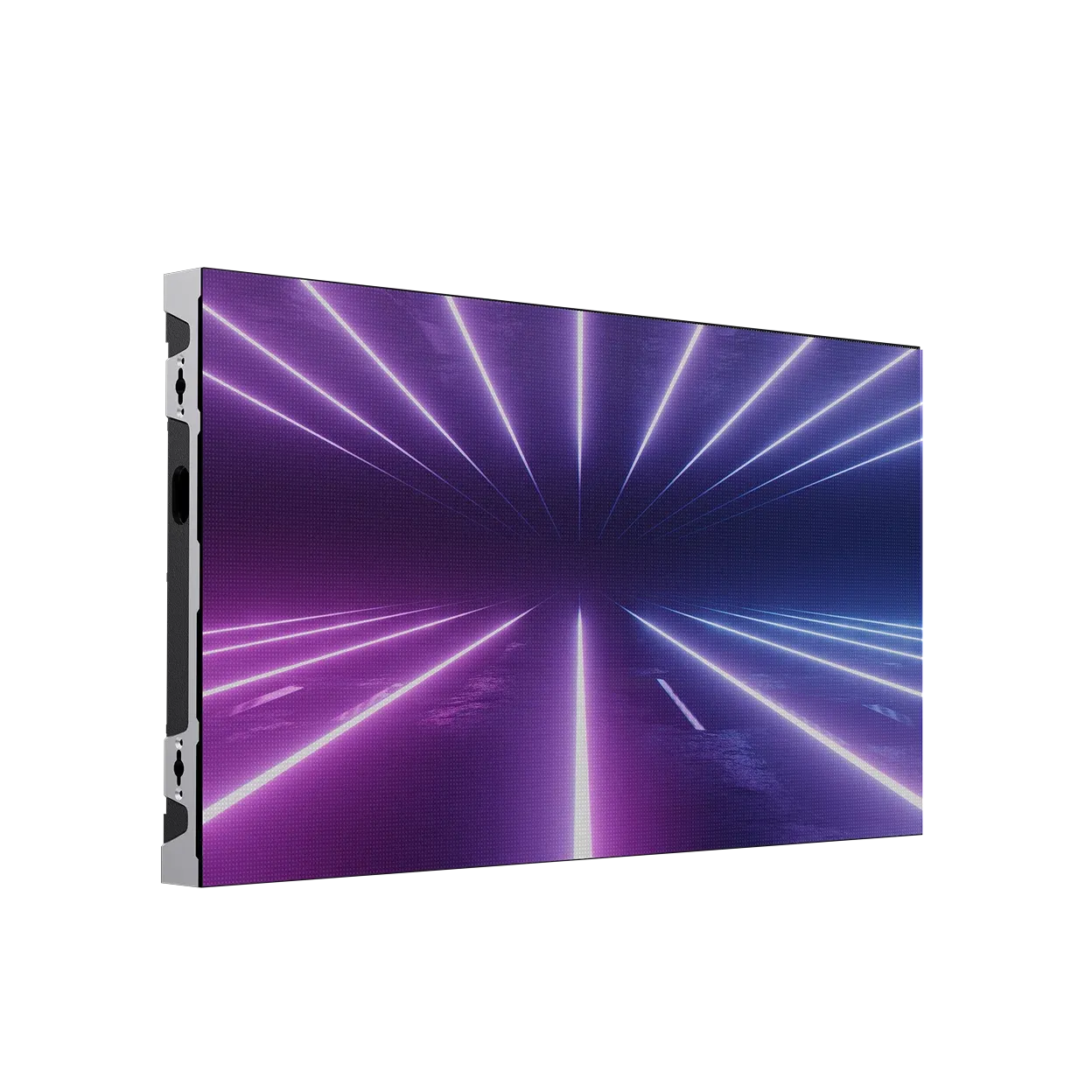

600 × 337.5 mm · 16:9 비율의 표준 캐비닛 한 가지로 4가지 픽치를 모두 지원하며, KC Class B 인증과 COB 발광 방식을 기본 적용합니다.
단일 캐비닛으로 4가지 픽치를 지원하며, 다양한 화면 조합이 가능합니다.

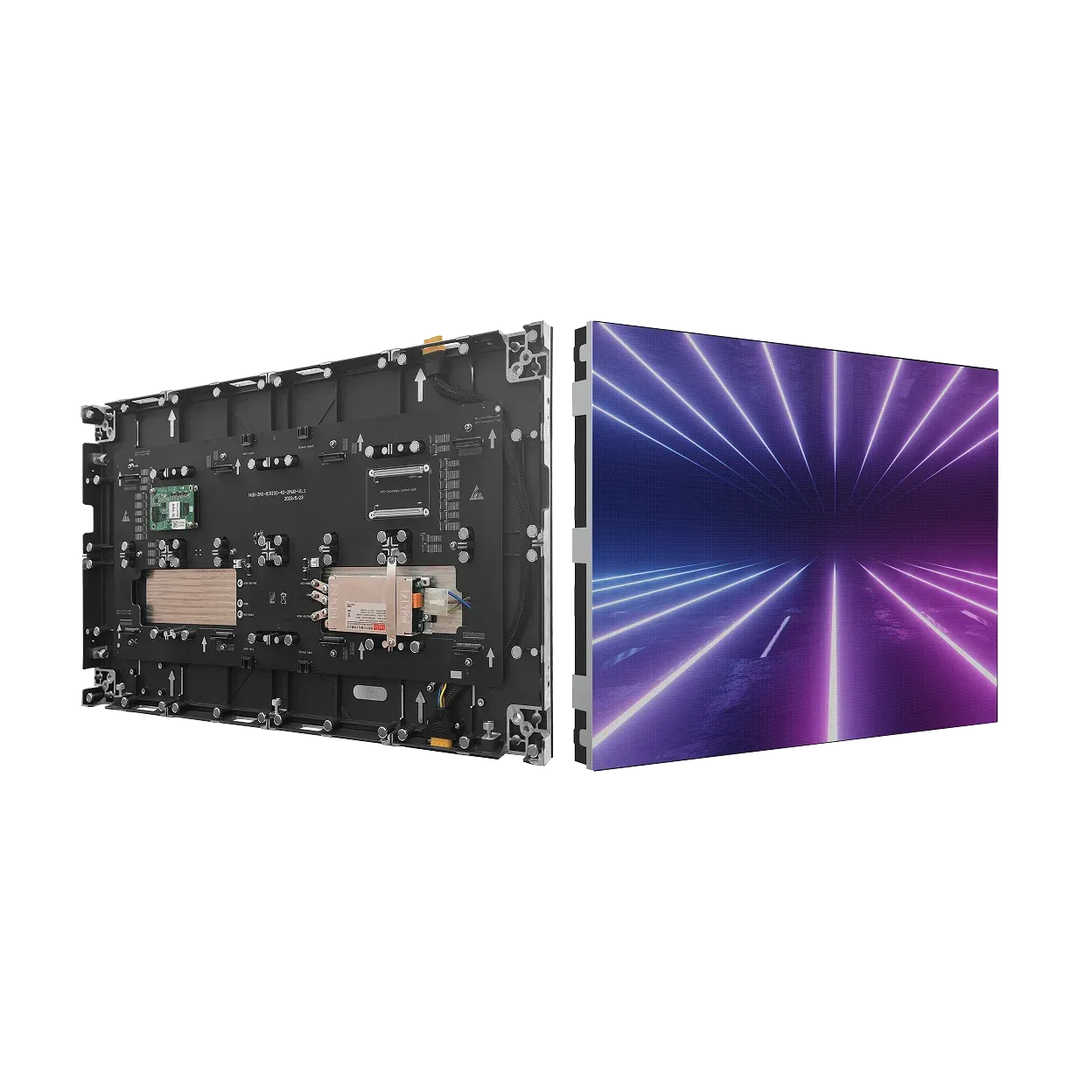

전면 모듈/IC 단위 접근 구조로 유지보수가 간편합니다.
동일 캐비닛 600 × 337.5 mm 기준으로, 픽치별 1장 해상도와 배열별 화면 해상도를 한눈에 확인할 수 있습니다.
최고 해상도
가까운 시청 거리
FHD 구성에 최적
(3×3 배열)
비용·화질 균형
FHD (4×4)
넓은 화면
FHD (5×5)
| Pitch | Cabinet 해상도 | 2×2 (4장) | 3×3 (9장) | 4×4 (16장) | 5×5 (25장) |
|---|---|---|---|---|---|
|
P0.78
고해상도
|
768 × 432 | 1,536 × 864 | 2,304 × 1,296 | 3,072 × 1,728 | 3,840 × 2,160 (4K) |
|
P0.93
FHD 최적
|
640 × 360 | 1,280 × 720 (HD) | 1,920 × 1,080 (FHD) | 2,560 × 1,440 (QHD) | 3,200 × 1,800 |
|
P1.25
균형
|
480 × 270 | 960 × 540 | 1,440 × 810 | 1,920 × 1,080 (FHD) | 2,400 × 1,350 |
|
P1.56
와이드
|
384 × 216 | 768 × 432 | 1,152 × 648 | 1,536 × 864 | 1,920 × 1,080 (FHD) |

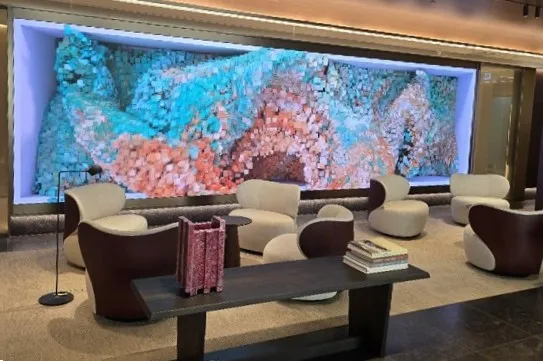

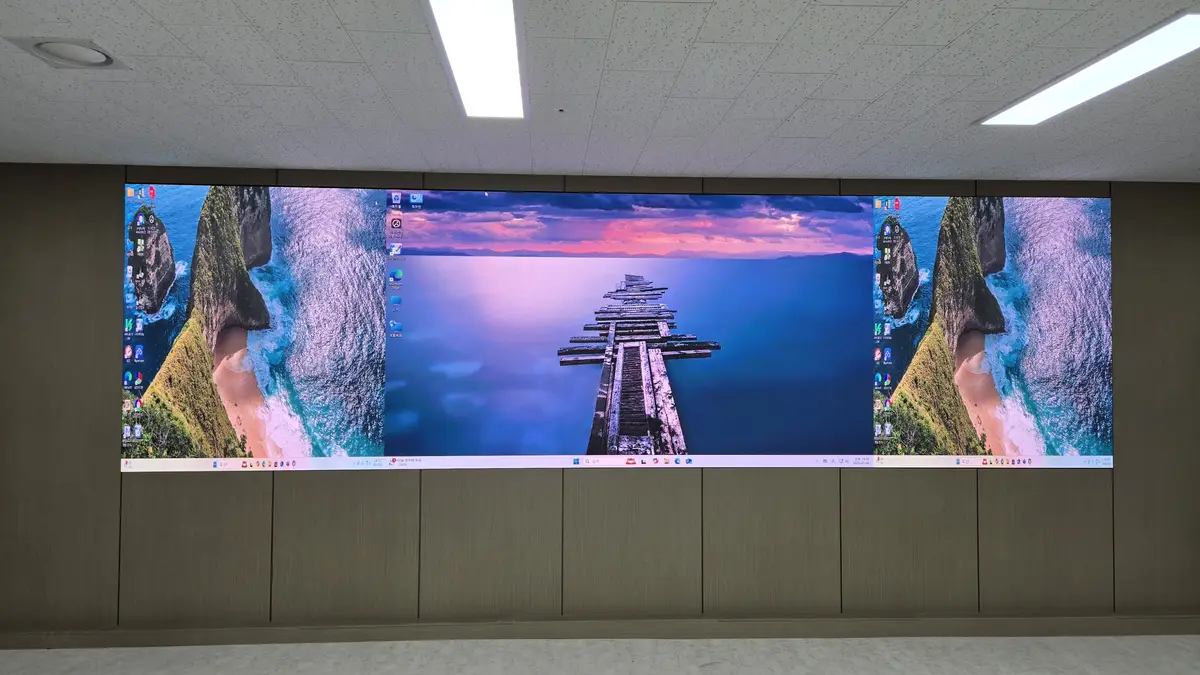

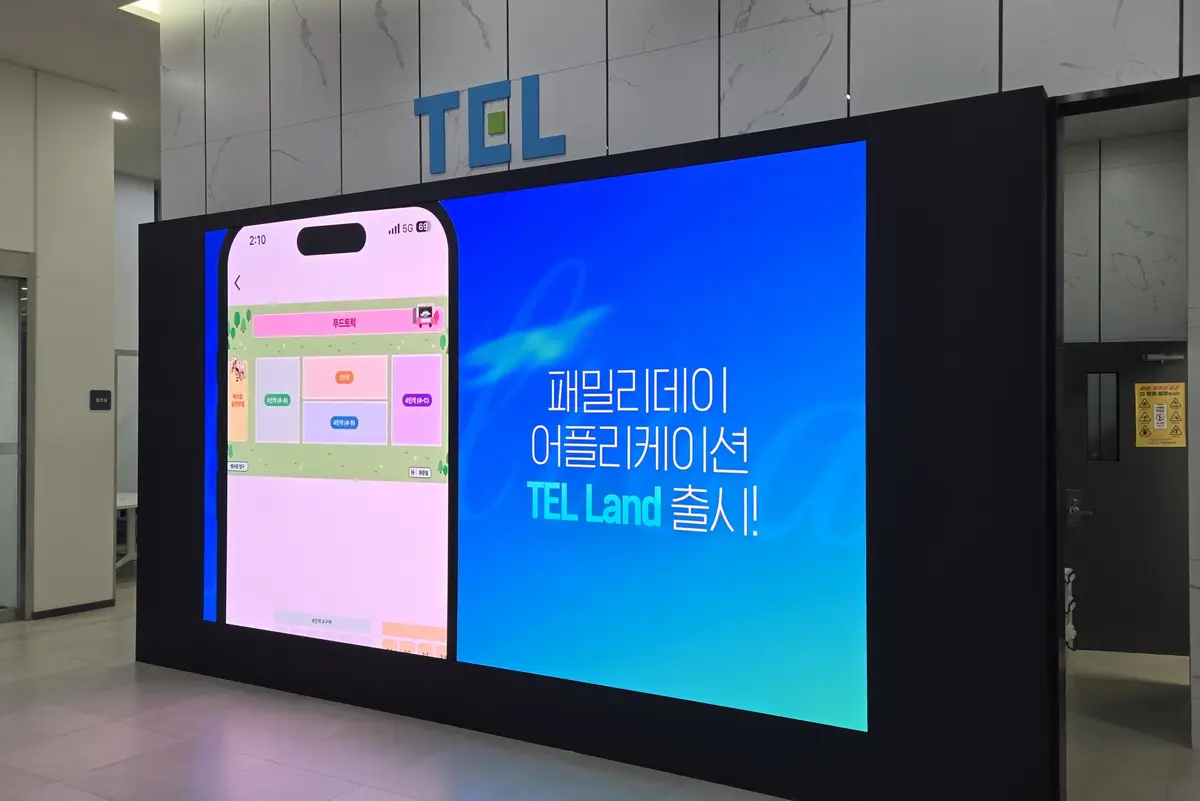

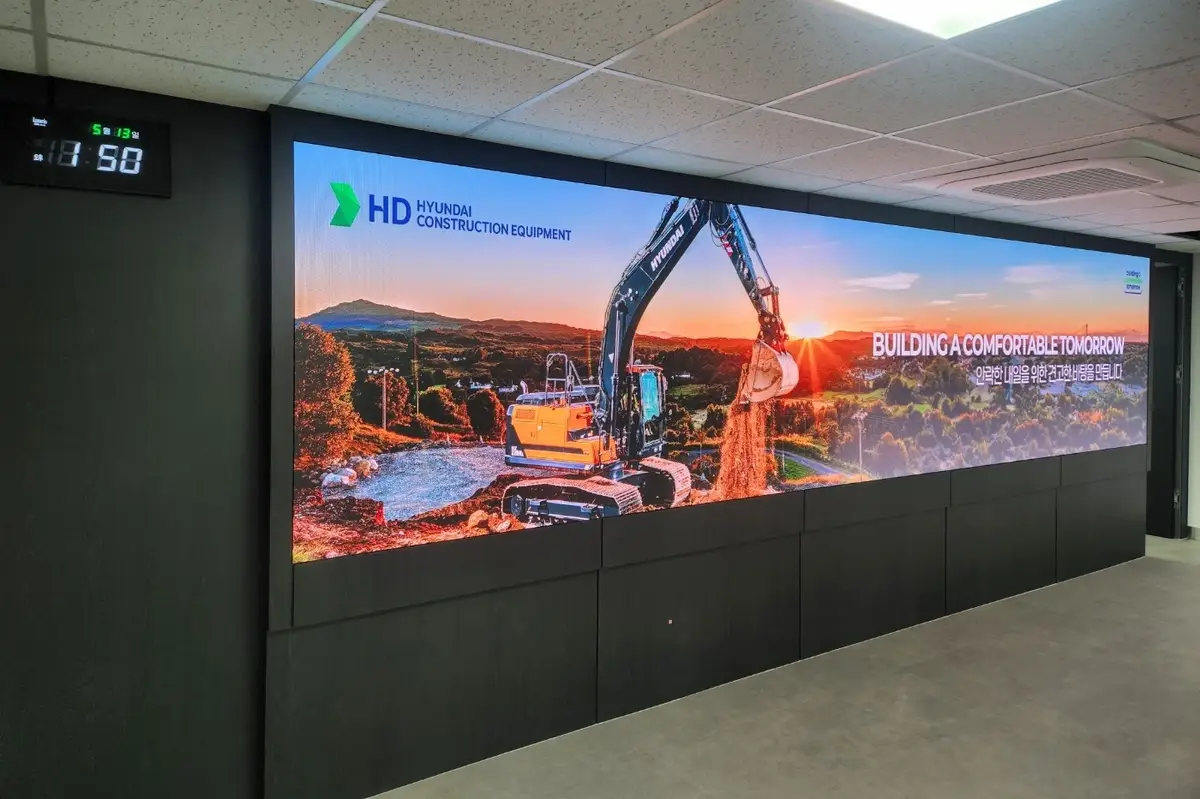

관제·회의·방송·교육·임원·전시 등 다양한 환경에서 Class B + COB 의 강점을 그대로 활용할 수 있습니다.
지자체 · 공공기관 · 군 · 교통 · 재난 통합관제. 24/7 운영, 다중 영상 표출에 최적.
정부 · 지자체 · 공공기관 행사장. Class B 충족으로 시방 부합.
카메라 송출 시 모아레 억제, 광시야각으로 카메라 워크에 강함.
민감 환경에서 안전한 사용. EMC 적합성과 부드러운 화질로 장시간 시청 적합.
근접 시청에서도 격자 없는 면광원 화질. 콘트라스트와 색감 차별화.
벽면 매립, 곡면 구성 등 다양한 시공. 캐비닛 호환성으로 자유로운 화면 구성.
